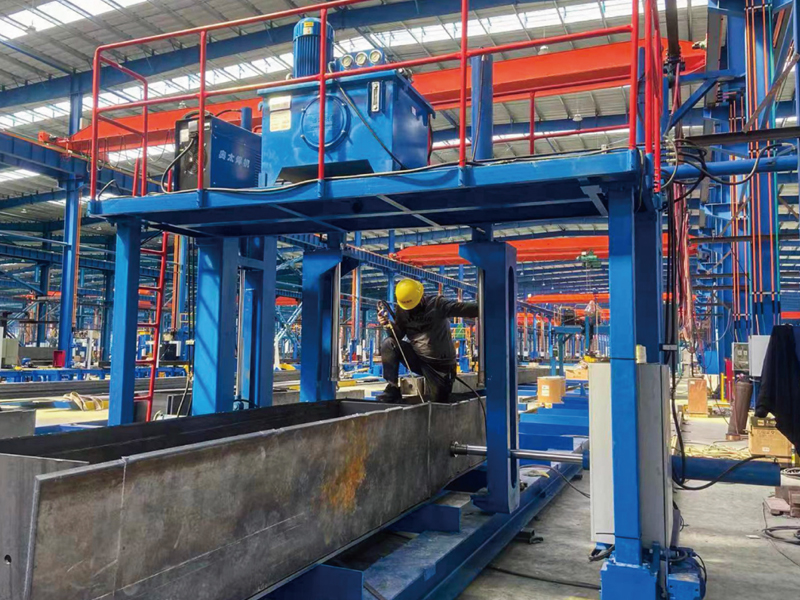

U型箱型组立机

根据箱型柱加工的特点要求，四边盖板须要于内隔板紧密贴合在一起，以防电渣时有液流出，同时内隔板在整根工件上存在不连续。基于此特点我厂开发了移动门架式封闭夹紧的箱型梁组立机，在主机的两侧设有上下可移动快速夹紧液压缸，以完成两侧的腹板与内隔板定位夹紧。主机上部设有两个左右可移动的快速夹紧液压缸同时液压缸的端部设有回形勾，在上压缸下压时回形勾会自动收缩，同时完成箱型柱的上下盖板与内隔板的定位夹
紧，又避免了主机受力，所有夹紧力全部消耗在工件内，从而主机免受力。为满足主机的强度，主机采用箱型结构，移动部分采用方形滑块，耐磨受力大。整个液压系统设在主机上，方便作。在组装工件时考虑箱型柱两侧板的前定位，在主机门架下辅有固定式夹持器，有效保障工作组装时的可靠性和有效性。主机封闭夹紧时，利用手工点焊进行点固四周的条板连接、条板与内隔板的连接。
